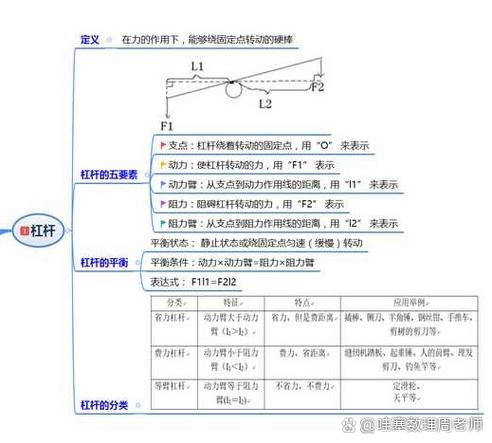

杠杆原理思维导图是一种系统化梳理杠杆核心概念、应用场景及延伸知识的可视化工具，其核心在于通过层级化的结构将抽象的物理原理转化为易于理解和记忆的知识网络，从中心主题“杠杆原理”出发，第一层级可延伸出三大主干：核心要素、工作原理、实际应用。

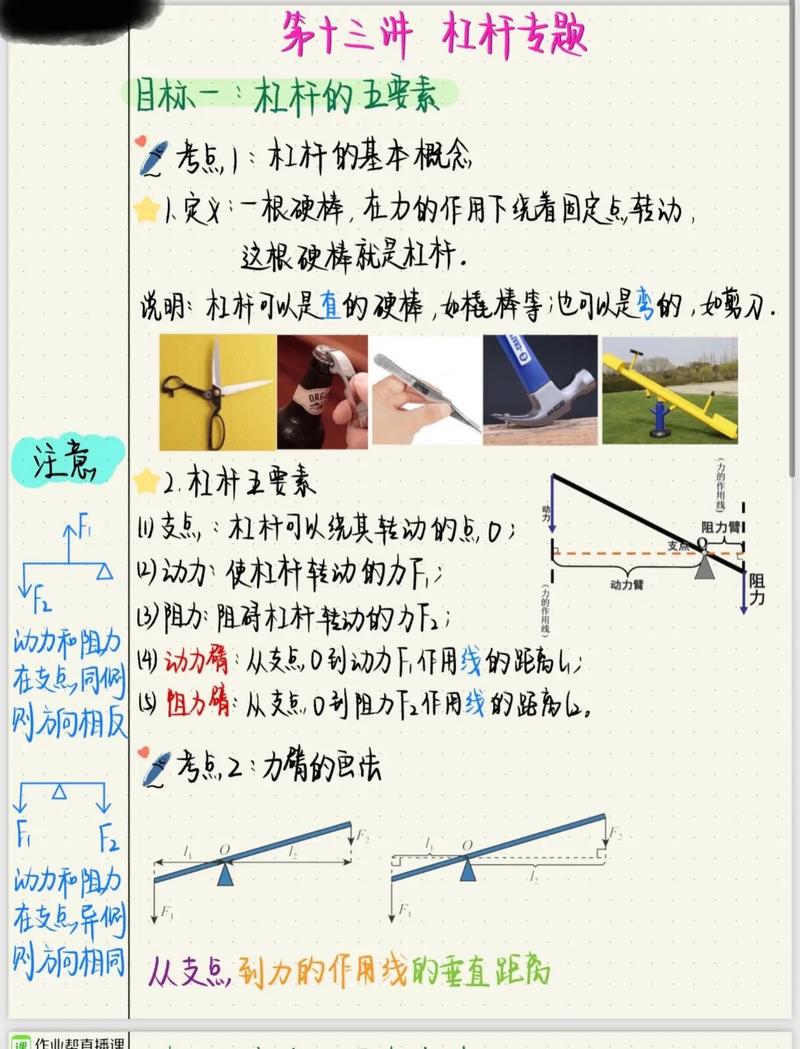

核心要素分支下,包含五个关键子节点：支点、动力、阻力、动力臂、阻力臂，支点是杠杆绕着转动的固定点，常用“O”表示；动力是使杠杆转动的力，符号为“F₁”；阻力是阻碍杠杆转动的力，符号为“F₂”；动力臂是从支点到动力作用线的垂直距离，符号为“L₁”；阻力臂则是从支点到阻力作用线的垂直距离，符号为“L₂”，这五个要素相互关联，共同决定杠杆的工作状态，可通过表格对比其定义与符号：
| 要素名称 | 定义 | 符号 |
|---|---|---|
| 支点 | 杠杆绕转动的固定点 | O |
| 动力 | 使杠杆转动的力 | F₁ |
| 阻力 | 阻碍杠杆转动的力 | F₂ |
| 动力臂 | 支点到动力作用线的垂直距离 | L₁ |
| 阻力臂 | 支点到阻力作用线的垂直距离 | L₂ |
工作原理分支的核心是杠杆平衡条件,即“动力×动力臂=阻力×阻力臂”（公式：F₁L₁=F₂L₂），由此衍生出三类杠杆：省力杠杆（L₁>L₂，F₁<F₂，如撬棍）、费力杠杆（L₁<L₂，F₁>F₂，如镊子）、等臂杠杆（L₁=L₂，F₁=F₂，如天平），每一类杠杆下可列举具体工具及其对应的特点，例如省力杠杆还包括独轮车、开瓶器，费力杠杆还包括筷子、钓鱼竿，等臂杠杆还包括杆秤。
实际应用分支覆盖多个领域：物理领域（天平、滑轮组）、工程领域（起重机、液压机）、生活领域（指甲剪、门把手）、生物领域（人体骨骼如手臂杠杆），该分支还可延伸出“杠杆效率”（考虑摩擦力等实际因素的理想与实际功比值）和“杠杆变形”（如轮轴、滑轮的本质是杠杆的变形）等子节点，形成更完整的知识网络。
思维导图的优势在于通过颜色编码（如用红色标注省力杠杆、蓝色标注费力杠杆）、图标辅助（如用扳手图标代表工程应用）和逻辑连线（如将“动力臂”与“省力杠杆”连线），帮助使用者快速建立要素间的因果关系，动力臂越长越省力”的直观认知，导图的可扩展性使其能结合具体案例深化理解，例如分析“用撬棍撬石头时，支点位置如何影响省力效果”。
相关问答FAQs
Q1：如何通过思维导图快速区分三类杠杆？
A1：在思维导图的“杠杆分类”子节点下，可通过对比“动力臂与阻力臂的关系”和“力与阻力的大小关系”来区分：省力杠杆（动力臂>阻力臂，动力<阻力）用绿色标注，代表“省力”；费力杠杆（动力臂<阻力臂，动力>阻力）用橙色标注，代表“费力但省距离”；等臂杠杆（动力臂=阻力臂，动力=阻力）用灰色标注，代表“等臂等力”，结合具体工具图标（如撬棍对应省力杠杆、镊子对应费力杠杆），可强化记忆。
Q2：杠杆原理思维导图对物理学习有哪些具体帮助？
A2：该思维导图通过结构化梳理，帮助学习者建立“要素—原理—应用”的逻辑链条，避免知识点碎片化，当分析“使用筷子时为何费力”这一问题，可通过导图快速定位“费力杠杆”分支，关联“动力臂短、阻力臂长”的特点，并结合“筷子作为杠杆，支点在手指处，动力在手指处，阻力在夹取物体处”的实际情境，深化对杠杆平衡条件的理解，导图的扩展性还能引导学习者思考“如何设计更省力的筷子”，培养知识迁移能力。
