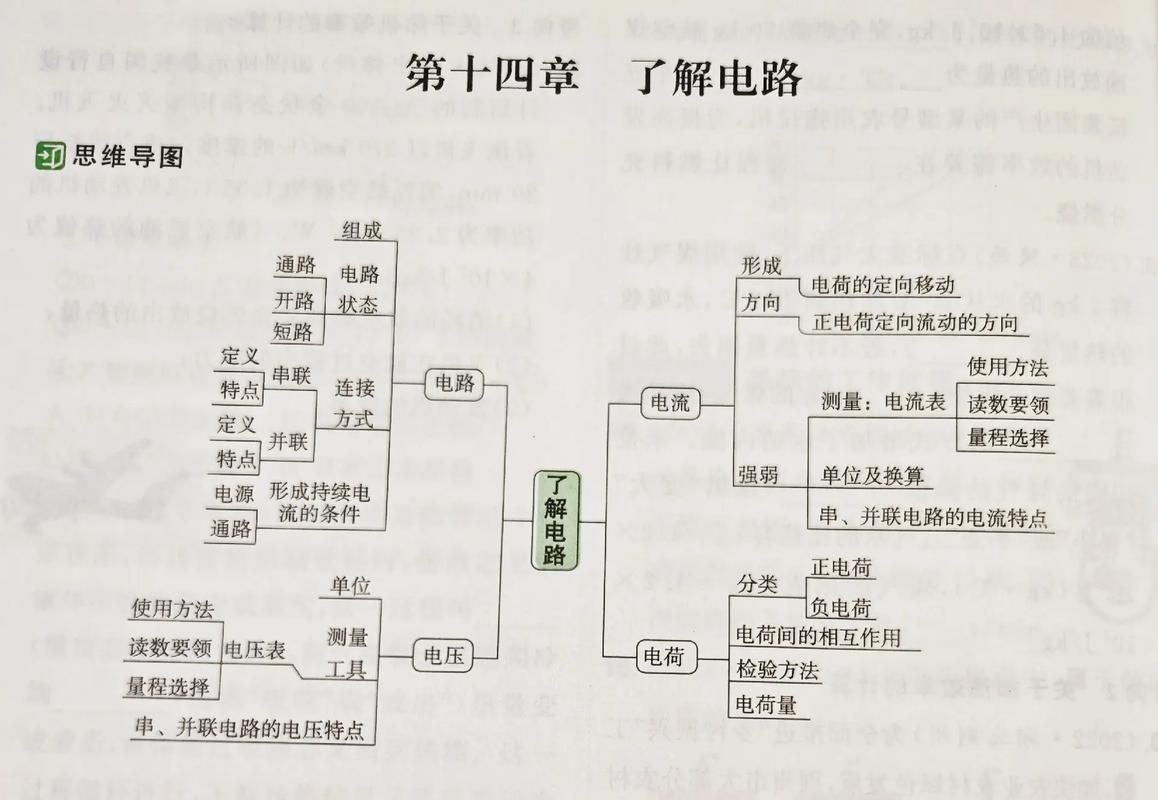

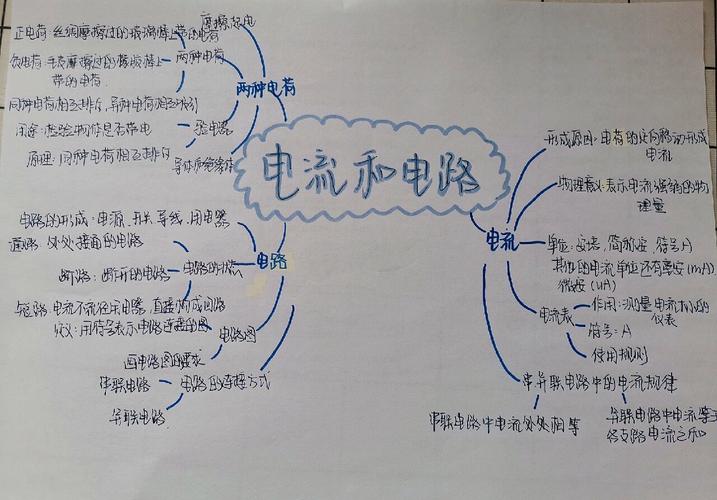

电路思维图是一种将电路分析中的核心概念、元件特性、分析方法及相互关系进行系统性可视化梳理的工具，它以图形化方式呈现电路知识的逻辑结构，帮助学习者建立清晰的知识网络，提升对复杂电路的理解、分析和设计能力，在电子工程、自动化、通信工程等领域，电路思维图不仅是学习辅助工具，更是工程师快速梳理设计思路、排查故障的有效手段。
从本质上看,电路思维图是思维导图在电路领域的具体应用，但更强调电路理论的逻辑严谨性和元件间的内在联系，它以“电路”为核心节点，向外延伸出多个分支，每个分支又细分为更具体的概念和方法，在基础电路层面，思维图会包含电路基本定律（欧姆定律、基尔霍夫定律）、电路元件（电阻、电容、电感、电源、半导体器件等）、电路状态（直流、交流、瞬态）等一级分支；在每个一级分支下，进一步细化二级或三级分支，如电阻元件可细分为线性电阻、非线性电阻、敏感电阻等，基尔霍夫定律则分为电流定律（KCL）和电压定律（KVL），并注明其数学表达式、适用场景及典型应用案例。
电路思维图的核心价值在于其“系统性”和“关联性”，系统性体现在它覆盖了电路分析的全流程：从电路模型的建立，到参数计算（电压、电流、功率），再到性能分析（频率特性、暂态响应、稳定性），最后到设计优化（如滤波器设计、放大器偏置电路设计），关联性则体现在不同分支间的逻辑连接，电容的“隔直通交”特性与交流电路的频率分析直接相关，而半导体器件的非线性特性则需要借助小信号模型或图解法进行分析，这些关联在思维图中通过连线或标注明确体现，帮助学习者避免知识碎片化。
在实际应用中,电路思维图的构建可分为自顶向下和自底向上两种方式，自顶向下法从电路的整体功能或目标出发，逐步分解为子模块、单元电路，直至具体元件和参数，适合系统级设计；自底向上法则从基本元件和定律出发，逐步组合成复杂电路，适合问题分析和故障排查，分析一个RC振荡电路时，自顶向下的思维图会先明确“振荡产生”的核心目标，分支出“选频网络”（RC串并联）、“放大电路”（三极管或运放）、“稳幅环节”（非线性元件）等模块；每个模块下再细化元件参数（如电阻值、电容值影响振荡频率）和约束条件（如放大倍数需满足振荡条件），自底向上法则从欧姆定律、KVL/KCL出发，推导RC网络的传递函数，结合放大电路的增益特性，最终得出振荡条件。
对于初学者,电路思维图可帮助快速建立知识框架，通过对比直流电路与交流电路的思维图分支，能直观理解电容、电感在两种电路中的不同表现：直流稳态下电容相当于开路、电感相当于短路，而交流电路中则需要通过阻抗（Z=1/jωC、Z=jωL）分析其频率依赖性，对于进阶学习者，思维图可整合更复杂的内容，如用“叠加定理”分支连接“线性电路”和“多电源分析”，用“戴维南定理”分支关联“等效电路”和“最大功率传输”，形成知识间的横向串联。
在工程实践中,电路思维图还能辅助问题诊断，当电路出现振荡不稳定时，思维图可引导工程师从“电源噪声”（分支：去耦电容、稳压电路）、“接地回路”（分支：单点接地、接地阻抗）、“元件参数漂移”（分支：温度系数、老化特性）等多维度排查，而非孤立地测试单个元件，结合仿真软件（如SPICE）的思维图，可将理论分析（如波特图、零极点分布）与仿真结果（如频率响应曲线、瞬态波形）对应，验证设计合理性。
为更直观展示电路思维图的部分结构,以下以“交流电路分析”为核心节点的局部分支为例，用表格呈现其层级关系：
| 一级分支 | 二级分支 | 三级分支/关键内容 |
|---|---|---|
| 交流电路分析 | 基本元件特性 | 电阻：R与频率无关；电容：容抗Xc=1/ωC，电压滞后电流90°；电感：感抗XL=ωL，电压超前电流90° |
| 谐振电路：串联谐振（f0=1/2π√LC，阻抗最小）、并联谐振（阻抗最大） | ||
| 电路分析方法 | 相量法：将正弦量转换为复数形式，简化微积分运算为代数运算 | |
| 相量图：直观展示电压、电流的相位关系和幅值关系 | ||
| 频率特性 | 幅频特性： | |
| 相频特性：∠H(jω)随ω变化的曲线（如相位滞后/超前） | ||
| 功率计算 | 有功功率P：电阻消耗的功率；无功功率Q：电感/电容储能的功率；视在功率S：P+jQ |
相关问答FAQs：
Q1：电路思维图与普通电路图有何区别？
A1：电路图（原理图）是电路的物理连接示意图，用于表示元件的电气连接关系和实际布局，是设计和仿真的基础；电路思维图则是知识的逻辑结构图，用于梳理电路理论的概念、方法和相互关系，侧重“理解”而非“连接”，电路图会画出电阻、电容的符号及连线，而思维图会说明电阻的伏安特性、电容的充放电原理及其在不同电路中的作用。
Q2：如何利用电路思维图提升电路故障排查能力？
A2：电路思维图可通过“问题定位-原因分析-解决方案”的逻辑链辅助故障排查，首先根据故障现象（如输出电压异常、振荡失效）在思维图中定位相关模块（如电源模块、放大电路模块），然后在该模块的分支下排查可能原因（如元件参数漂移、接地不良、干扰耦合），最后结合思维图中的约束条件（如三极管工作点、反馈系数）设计测试方案，若发现运放输出饱和，可从“直流偏置”分支排查电源电压、输入共模范围，或从“反馈网络”分支检查反馈电阻是否开路，思维图能确保排查过程全面且有序。
