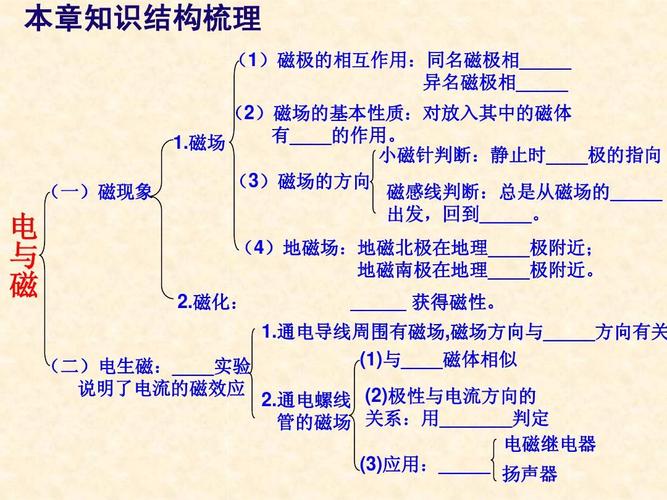

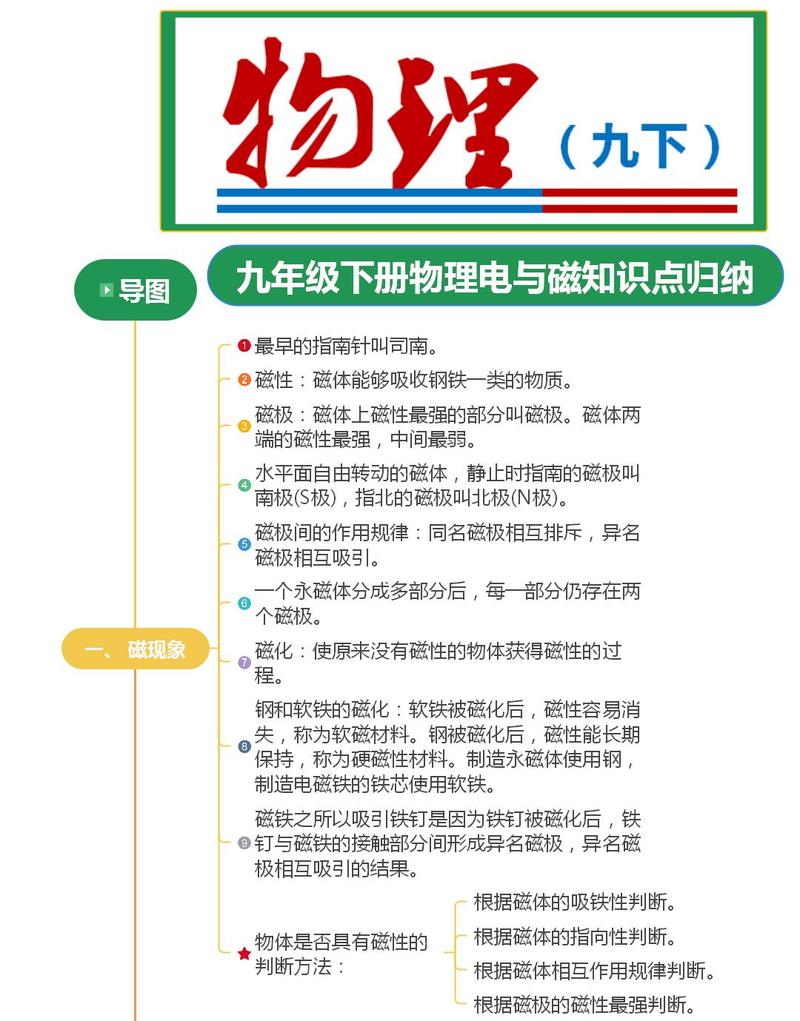

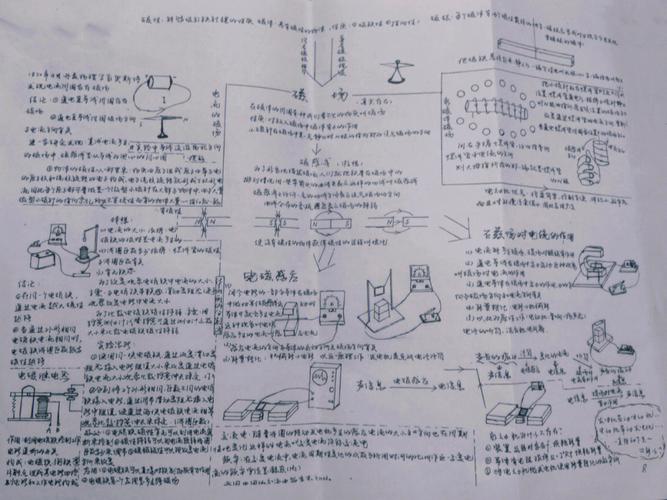

电和磁是自然界中两种基本且相互关联的物理现象，它们之间的关系深刻影响了现代科技的发展，从简单的磁铁吸引铁钉到复杂的电力系统，电与磁的应用无处不在，为了更好地理解电和磁的本质及其联系，可以通过思维导图的形式梳理核心概念、定律、应用及前沿研究。
电的基本概念
电是物质的一种基本属性，源于电荷的存在，电荷分为正电荷和负电荷，同种电荷相互排斥，异种电荷相互吸引，电荷的量度称为电量，单位是库仑（C），电场是电荷周围存在的一种特殊物质，对放入其中的电荷产生力的作用，电场强度描述电场的强弱，定义为单位正电荷在电场中受到的力，方向与正电荷受力方向相同，电势能是电荷在电场中具有的能量，电势是单位正电荷的电势能，单位是伏特（V），电流是电荷的定向移动，形成电流的条件是导体两端有电压且电路闭合，电流的方向规定为正电荷定向移动的方向，大小用单位时间内通过导体横截面的电量表示，单位是安培（A），电阻是导体对电流的阻碍作用，电阻的大小与导体的材料、长度、横截面积及温度有关，单位是欧姆（Ω），欧姆定律描述了电流、电压和电阻的关系：I=U/R，即导体中的电流与两端电压成正比,与电阻成反比。
磁的基本概念
磁现象起源于磁体，磁体具有吸引铁、钴、镍等物质的性质，磁体上磁性最强的部分称为磁极，分为N极和S极，同名磁极相互排斥，异名磁极相互吸引，磁体周围存在磁场，磁场是一种看不见、摸不着的特殊物质，对放入其中的磁体或电流产生力的作用，磁感线是描述磁场分布的假想曲线，磁感线的切线方向表示磁场方向，磁感线的疏密表示磁场强弱，地球本身是一个巨大的磁体，地磁场的N极在地理南极附近，S极在地理北极附近，电流的磁效应表明，电流的周围存在磁场，电流的方向决定了磁场的方向，这一现象由奥斯特发现，通电螺线管的磁场与条形磁铁相似，其磁极可用安培定则（右手螺旋定则）判断：右手握住螺线管，四指指向电流方向,大拇指所指的一端为螺线管的N极。
电与磁的相互关系
电与磁的相互关系是电磁学的核心，主要包括电流的磁效应、电磁感应和磁场对电流的作用，电流的磁效应揭示了电可以生磁，即电流的周围存在磁场，电磁感应现象则表明磁可以生电，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，感应电流的方向用右手定则判断：右手手掌平面垂直于磁感线，大拇指指向导体运动方向，四指所指方向为感应电流方向，法拉第电磁感应定律指出，感应电动势的大小与穿过电路的磁通量的变化率成正比，楞次定律进一步说明，感应电流的方向总是要使感应电流的磁场阻碍引起感应电流的磁通量的变化，磁场对电流的作用表现为安培力，磁场对放入其中的电流有力的作用，安培力的方向用左手定则判断：左手手掌平面垂直于磁感线，四指向电流方向，大拇指所指方向为安培力方向，安培力的大小与电流大小、磁感应强度及导线长度有关，公式为F=BILsinθ（θ为电流与磁场方向的夹角）。
电磁感应的应用
电磁感应现象的发现为人类带来了革命性的技术进步，其应用广泛，发电机是电磁感应最直接的应用，通过线圈在磁场中转动切割磁感线产生感应电流，实现机械能转化为电能，变压器利用电磁感应原理改变交流电的电压，由原线圈、副线圈和铁芯组成，工作时原线圈输入交流电，在铁芯中产生交变磁场，副线圈中产生感应电动势，电压与线圈匝数成正比（U1/U2=n1/n2），感应炉利用高频交变磁场在金属中产生涡流，使金属发热熔化，广泛用于金属冶炼，电磁炉通过交变磁场在铁质锅底产生涡流，锅底迅速发热，实现加热，无线充电技术基于电磁感应原理，发射线圈产生交变磁场，接收线圈中产生感应电流,为设备充电。
电磁波与电磁场
麦克斯韦方程组统一了电、磁和光的理论，预言了电磁波的存在，变化的电场产生磁场，变化的磁场产生电场，这种交替产生的电场和磁场以波的形式传播，形成电磁波，电磁波不需要介质，可在真空中传播，其传播速度等于光速（c=3×10^8 m/s），电磁波谱包括无线电波、微波、红外线、可见光、紫外线、X射线和γ射线，不同波长的电磁波具有不同的特性和应用，无线电波用于通信、广播和电视；微波用于雷达和微波炉；红外线用于热成像和遥控；可见光是人眼能看到的电磁波；紫外线用于杀菌和医疗；X射线用于医学成像和工业探伤；γ射线用于癌症治疗和工业检测。
电与磁的现代应用
电与磁在现代科技中发挥着不可替代的作用，电动机是磁场对电流作用的应用，通过通电导体在磁场中受力转动，将电能转化为机械能，广泛应用于工业生产、家用电器和交通工具中，电磁继电器利用电磁铁控制电路的通断，实现低电压控制高电压，自动化控制系统中常用，磁悬浮列车利用同名磁极相互排斥的原理，使列车悬浮在轨道上，减少摩擦，提高运行速度，核磁共振成像（MRI）利用强磁场和射频脉冲，使人体内氢原子核共振，产生信号，生成人体内部结构的清晰图像，广泛应用于医学诊断，电磁炮利用安培力原理，将弹体加速到高速，具有初速度大、射程远的特点,是新型武器的发展方向。
电与磁的前沿研究
电与磁的前沿研究不断推动科技进步，超导材料在低温下电阻为零，且具有完全抗磁性，超导磁体可产生强磁场，广泛应用于核磁共振、粒子加速器和磁悬浮列车，高温超导材料的研究目标是提高超导临界温度，降低制冷成本，推动超导技术的实用化，量子霍尔效应和量子反常霍尔效应的研究为拓扑量子计算提供了新思路，磁流体发电技术利用高温导电流体（等离子体）在磁场中运动产生电动势，直接将热能转化为电能，效率高、污染小，电磁兼容性研究确保电子设备在电磁环境中正常工作，不受干扰，也不干扰其他设备,是现代电子系统设计的重要课题。
电与磁的安全与环保
电与磁的应用也带来安全和环保问题，触电是电流通过人体造成的伤害，安全用电需注意绝缘、接地和使用漏电保护器，高压电线的电磁辐射可能对人体健康产生影响，需保持安全距离，电磁污染指电子设备产生的电磁辐射超过环境标准，影响通信和人体健康，需采取屏蔽和滤波措施，废旧电池和电子设备中的重金属和有害物质若处理不当，会污染环境，需分类回收和专门处理，发展清洁能源发电（如太阳能、风能）可减少化石燃料燃烧产生的污染,符合可持续发展的要求。
电与磁的教学与实验
电与磁的教学需注重理论与实践结合，基础实验包括：用验电器检验电荷，用磁铁演示磁极相互作用，用奥斯特实验证明电流的磁效应，用电磁感应实验验证法拉第定律，演示实验如手摇发电机、电磁铁的应用、电动机模型等可增强学生的直观理解，探究实验如影响电磁铁磁性强弱的因素、感应电流方向的影响因素等可培养学生的科学探究能力，多媒体技术如仿真实验、动画演示可帮助学生理解抽象概念，如电场、磁场和电磁波，科普活动如科技馆展览、讲座等可提高公众对电与磁的认识,激发科学兴趣。
电与磁的未来展望
电与磁的未来发展充满机遇，新能源领域，磁约束核聚变（如托卡马克装置）利用强磁场约束高温等离子体，实现可控核聚变，有望解决能源危机，智能电网利用先进的传感、通信和控制技术，实现电力的优化调度和高效利用，量子通信利用量子纠缠和量子态传输，实现绝对安全的通信，生物电磁学的研究探索电磁场对生物体的影响，如电磁治疗、神经调控等，新型电磁材料如超材料、磁性拓扑绝缘体等具有特殊电磁性质，可应用于隐身技术、传感器等领域，随着研究的深入，电与磁将在更多领域发挥重要作用,推动人类社会的发展。
表格：电与磁的基本物理量及单位
| 物理量 | 符号 | 单位 | 定义或说明 |
|---|---|---|---|
| 电荷 | Q | 库仑（C） | 物体带电的量度，分为正电荷和负电荷 |
| 电场强度 | E | 牛顿/库仑（N/C）或伏特/米（V/m） | 单位正电荷在电场中受到的力 |
| 电势 | 伏特（V） | 单位正电荷在电场中具有的电势能 | |
| 电流 | I | 安培（A） | 单位时间内通过导体横截面的电量 |
| 电压 | U | 伏特（V） | 电路中两点间的电势差 |
| 电阻 | R | 欧姆（Ω） | 导体对电流的阻碍作用 |
| 磁感应强度 | B | 特斯拉（T） | 描述磁场强弱和方向的物理量，1T=1N/(A·m) |
| 磁通量 | 韦伯（Wb） | 磁感应强度与垂直于磁场方向的面积的乘积，Φ=BScosθ | |
| 感应电动势 | E | 伏特（V） | 电磁感应中产生的电动势，大小等于磁通量的变化率 |
相关问答FAQs
问题1：为什么高压电线会发出“嗡嗡”声？
解答：高压电线发出的“嗡嗡”声主要是由于交变电流通过电线时，电线周围的磁场发生周期性变化，导致电线周围的空气振动，电线在风力作用下也会产生振动，这些振动叠加在一起形成了人耳可听到的“嗡嗡”声，这种现象在电力系统中被称为“电晕放电”或“电磁振动”，是正常现象，但过大的振动可能导致电线疲劳断裂,因此需要定期检查和维护。
问题2：电磁炉和燃气灶相比有哪些优缺点？
解答：电磁炉的优点包括：热效率高（可达90%以上，燃气灶通常为50%-60%），因为电磁炉直接通过涡流加热锅具，能量损失少；安全性高，无明火和燃气泄漏风险；控温精确，可快速调节火力；清洁方便，表面不易沾染油污，缺点是：只能使用铁磁性材料（如铁锅、不锈钢锅）的锅具，对锅具材质有要求；功率较大，可能对老旧电路造成负担；断电后无法继续加热，燃气灶的优点是：适用锅具广泛，不受材质限制；火力调节范围大，适合中式爆炒等烹饪方式；无需 electricity，适合户外或停电时使用，缺点是：热效率低，能源浪费；存在燃气泄漏和爆炸风险；需要定期维护燃气管道和阀门。
